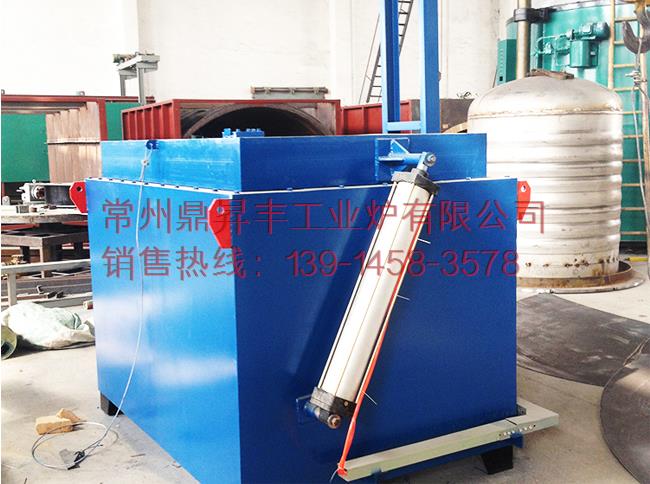

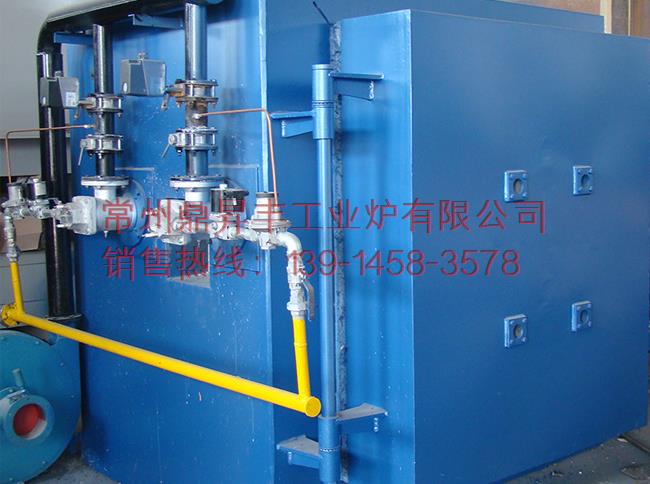

箱式真空爐

真空爐，即在爐腔這一特定空間內利用真空系統（由真空泵、真空測量裝置、真空閥門等元件經過精心組裝而成）將爐腔內部分物質排出，使?fàn)t腔內壓強小于一個標準大氣壓，爐腔內空間從而實現真空狀態，這就是真空爐。

產品簡介:

真空環境中進行加熱的設備。在金屬罩殼或石英玻璃罩密封的爐膛中用管道與高真空泵系統聯接。爐膛真空度可達133×(10-2～10-4)Pa。爐內加熱系統可直接用電阻爐絲(如鎢絲)通電加熱，也可用高頻感應加熱。溫度可達3000℃左右。主要用于陶瓷燒成、真空冶煉、電真空零件除氣、退火、金屬件的釬焊，以及陶瓷-金屬封接等。

優點

1）加熱過程中工件表面的氧化、脫碳，可獲得無變質層的清潔表面。這對于那些在刃磨時僅磨一面的刀具（如麻花鉆磨削后使溝槽表面的脫碳層直接暴露于刃口）切削性能的關系大。

2）對環境沒有污染，不需進行三廢處理。

3）爐溫測定、監控精度明顯提高。熱電偶的指示值與爐溫溫度達到±1.5°c。但爐內大批工件不同部位的溫差較大，若采用稀薄氣體強制循環，仍可控制在±5°c溫差范圍內。

4）機電一體化程度高。在溫度測控精度提高的基礎上，工件移動、氣壓調節、功率調節等均可預先編程設定，按步驟實施淬火和回火。

5）能耗顯著低于鹽浴爐?，F(xiàn)代先進的真空爐加熱室采用隔熱材料制成的隔熱墻和屏障，可將電熱能量高度集中于加熱室內，節能

功能

真空淬火（回火、退火）就是通過把材料或零件在真空狀態下按工藝規程加熱、冷卻來達到預期性能的一種處理方法。

真空釬焊即在真空狀態下，把一組焊接件加熱到填充金屬熔點溫度以上，但低于基體金屬熔點溫度，借助于填充金屬對基體金屬的濕潤和流動形成焊縫的一種焊接工藝（釬焊溫度因材料不同而異）。

真空燒結即在真空狀態下，把金屬粉末制品加熱，使相鄰金屬粉末晶粒通過粘著和擴散作用而燒結成零件的一種方法。

真空加磁 主要適用于金屬材料加磁處理。

分類

真空爐即真空熱處理爐，根據應用設備來區分，大概包含以下種類：

真空淬火爐、真空釬焊爐 、真空退火爐、真空加磁爐、真空回火爐、真空燒結爐、真空擴散焊爐、真空滲碳爐等。

真空爐按加熱方式分為真空電阻爐、真空感應爐、真空電弧爐、真空自耗電弧爐、電子束爐（又稱電子轟擊爐）和等離子爐等。

構造

真空爐一般由主機、爐膛、電熱裝置、密封爐殼、真空系統、供電系統、控溫系統和爐外運輸車等組成。密封爐殼用碳鋼或不銹鋼焊成，可拆卸部件的接合面用真空密封材料密封。為防止?fàn)t殼受熱后變形和密封材料受熱變質，爐殼一般用水冷或氣冷降溫。爐膛位于密封爐殼內。根據爐子用途,爐膛內部裝有不同類型的加熱元件，如電阻、感應線圈、電極和電子槍等。熔煉金屬的真空爐爐膛內裝有坩堝，有的還裝有自動澆注裝置和裝卸料的機械手等。真空系統主要由真空泵、真空閥門和真空計等組成。

應用

真空爐出現于20世紀30年代前后，1953年真空自耗電弧爐在工業中得到應用。

1.高壓高流率氣淬真空爐

主要用于冷熱作模具鋼、高速鋼、彈性合金、高溫合金、不銹鋼、鈦合金、磁性材料等材料的真空熱處理。

2雙室高壓氣淬真空爐

主要用于冷熱作模具鋼、高速鋼、彈性合金、高溫合金、不銹鋼、鈦合金、磁性材料等材料的高壓氣淬以及真空燒結、真空釬焊等工藝。

3.雙室油淬氣冷真空爐

主要適用于工具鋼、模具鋼、軸承鋼、彈簧鋼等材料的光亮淬火。

4.真空鋁釬焊爐

主要適用于汽車散熱器、空調蒸發器、冷凝器、中冷器、雷達網格天線、波導管以及各種板翹式或管片式換熱器的真空焊接。

5.真空高溫釬焊爐

主要適用于不銹鋼、高溫合金、硬質合金、有色金屬等材料的真空釬焊。
